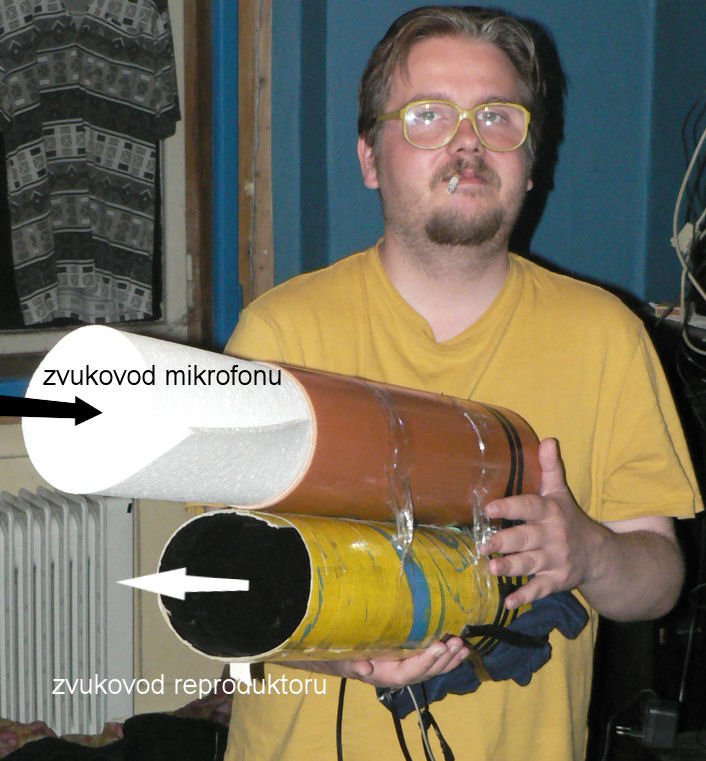

Na stránce http://www.eddiem.com/projects/chirp/chirp.htm si lze stáhnout aplikaci která v krátkém okamžiku přehraje určeny kmitočtový rozsah a měří prodlevu a spektrum odraženého zvuku na obyčejném mikrofonu a obyčejné zvukové kartě na PC. Mě nejvíce vyhovuje verze chirp1.exe. Odraz od plocheho předmětu je zobrazován se zaražející přesností, milimetr prostě poznáte. S Frkojferinem jsme sestavili toto a zkoušeli měřit ze vzdáleností 10 cm až 3 metry. Dosah může být určitě mnohem větší, jak jsme postupně zjistili je třeba zbavit se těchto nešvarů: 1. Reproduktor i mikrofon by měli

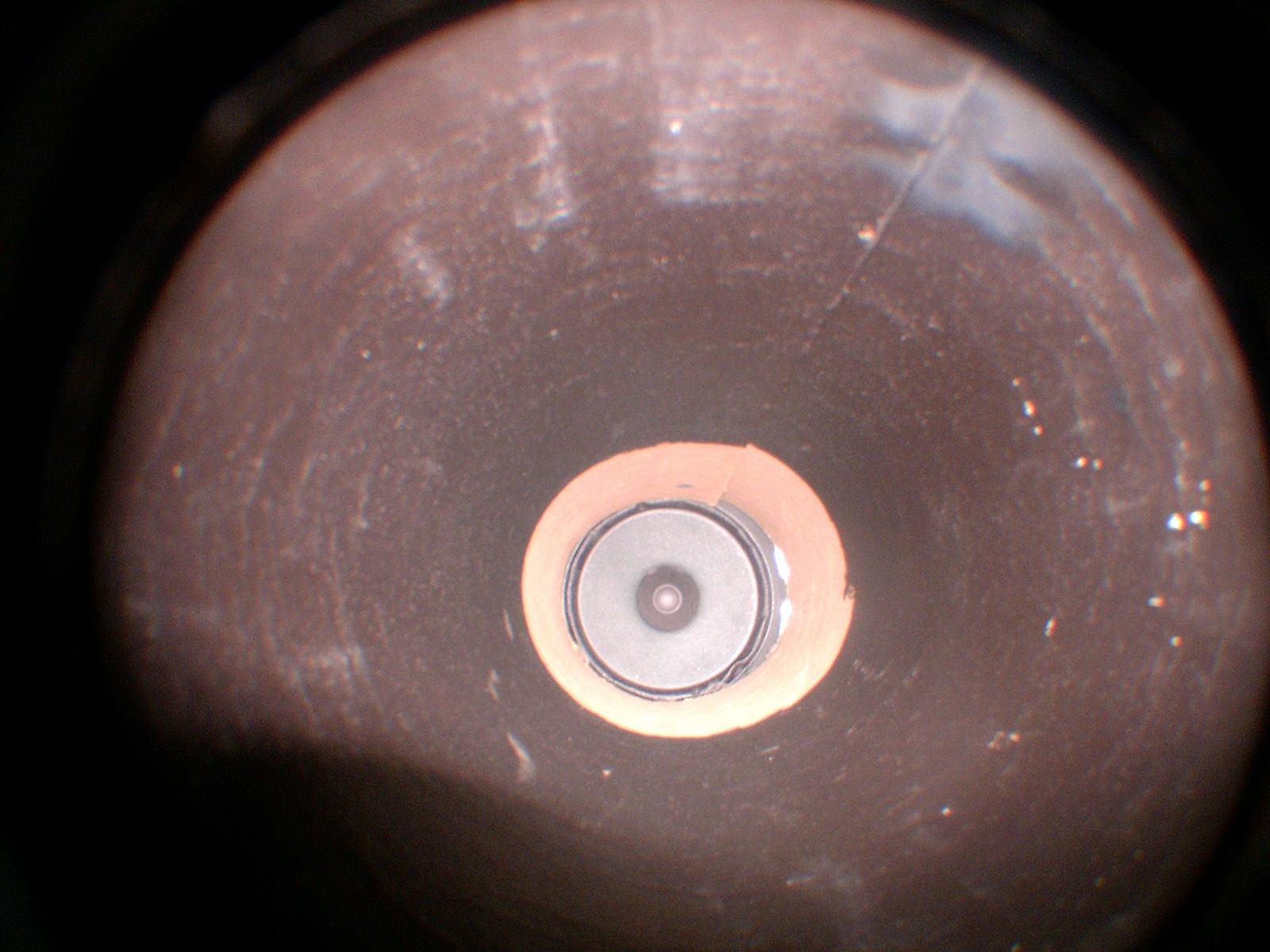

umět bez drastického zkreslení přehrát 300

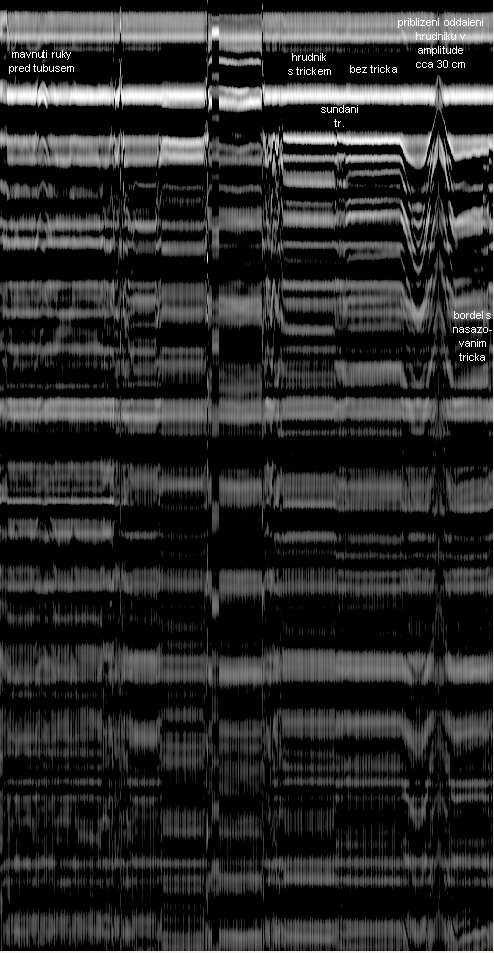

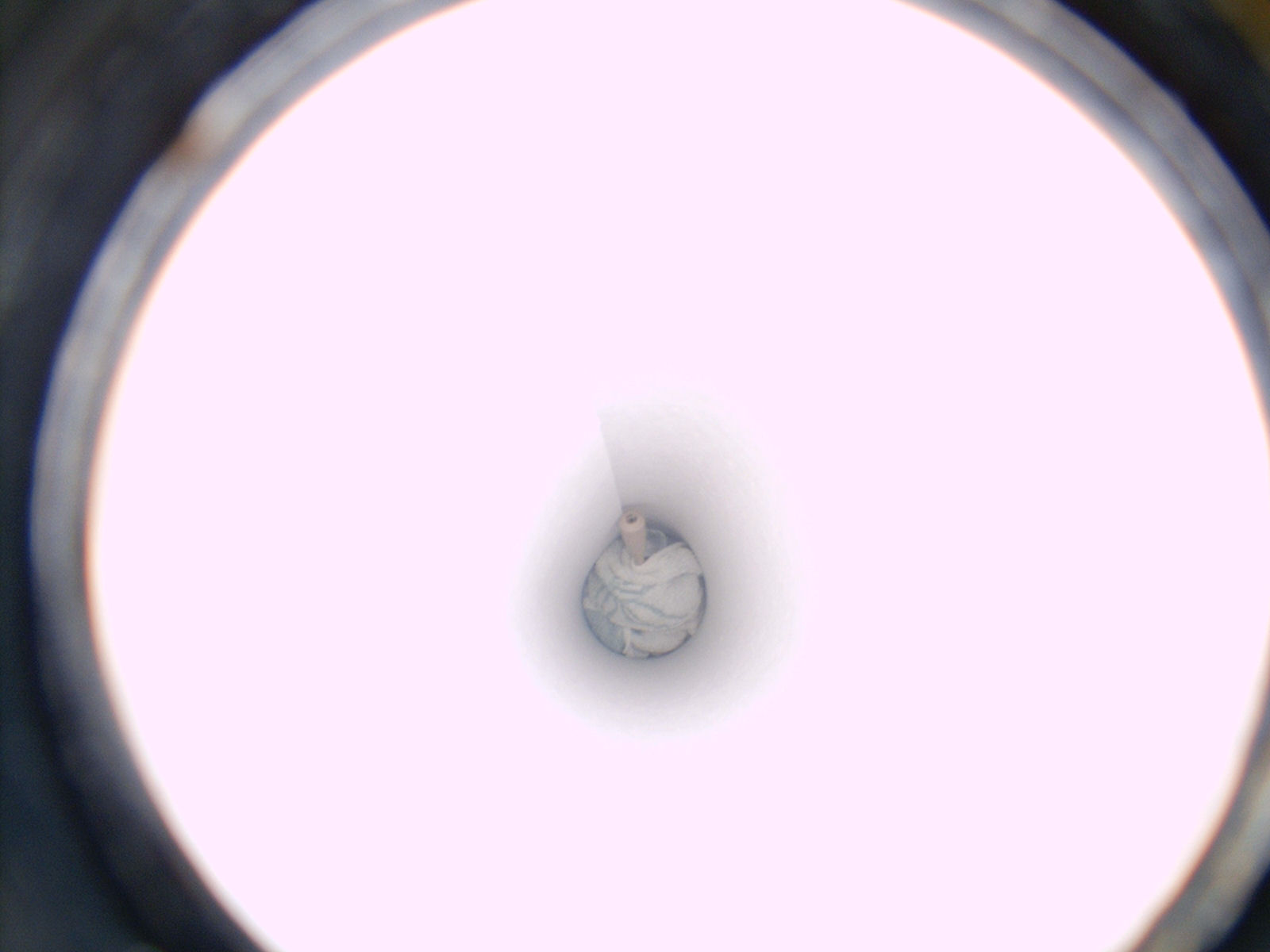

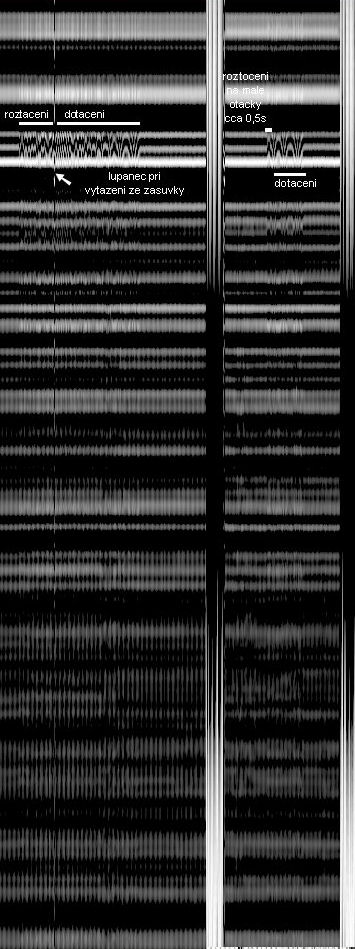

Hz až 10 000 Hz. Zde je vidět vnitřek tubusu s reproduktorem .... a zde s mikrofonem schovaném v ručníku. Když nebudete mikrofon ani reproduktor do ničeho zavírat a umístíte je libovolně v místnosti dá se ze spektra zjistit, že v rozlišení milimietrů je vzhled spektra pro každou možnou konfiguraci v prostoru unikátní. To mi přijde zvláště zajímavé a jistě by se to dalo využít. Například k detekci pohybu osoby v místnosti s šířkou záběru 360x360 stupňů. Ultrazvuk je samozřejmě ultrazvuk, tohle prostě dělá kravál a vlnové délky nenabízí příliš velké rozlišení. Pro zajímavost jak vypadá spektrum pro větrák v klidu a v pohybu z půl metru. Dobře je vidět jak se lopatky postupně zastavují. Peaky co uvidíte nejsou jednotlivé otáčky, spíš interference mezi frekvencí měření a stavem větráku. Další ukázka je můj hrudník asi z metru a mávnutí rukou přibližne 30 cm od ústí tubusu mikrofonu. Tady je zajímavé spektrum s tričkem a bez něj. Tedy rozdíl v pohlcování frekvencí. |
